CKGKL系列干式空芯串聯電抗器

發布時間: 2021/10/19 15:00:22人氣:

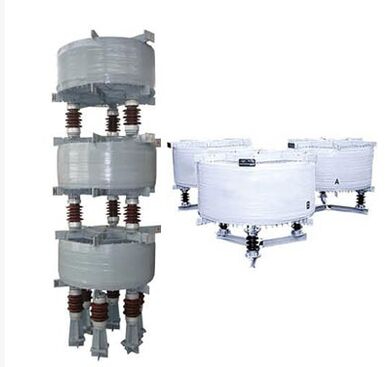

CKGKL系列干式空芯串聯電抗器
串聯電抗器用途:
      串聯電抗器因與并聯電容器組串聯組成并聯電容器無功補償裝置而得名,其作用主要有:

  • 與電力電容器組串聯組成并聯電容器無功補償裝置以補償系統無功,從而限制乃至消除不裝設串聯電抗器時電力電容器組對系統諧波的放大作用。

  • 降低電容器組的合閘涌流和涌流頻率,使得易于選擇回路設備及保護電容器。為避免發生“諧波放大現象”,應要求串聯電抗器的伏安特性盡量線性化。

  • 與電容器組容抗全調諧后,組成某次諧波的交流濾波器,可降低母線上該次諧波電壓值;若處于過調諧狀態下,即為一種并聯電抗器裝置,并部分地降低該次諧波電壓值,提高供電質量。

  • 在電容器組容抗某次諧波全調諧或過調諧狀態下,可以限制高于該次諧波電流流入該電容器組,抑制高次諧波,保護電容器。

  • 減少電容器組斷路器分閘電弧重?fù)舸r(shí)的涌流倍數和頻率,以利斷口滅弧,降低操作過電壓幅值。

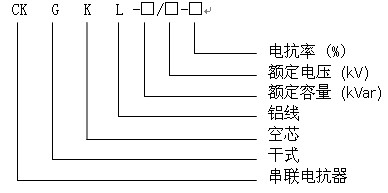

型號含義:


串聯電抗器的基本參數:
額定端電壓UN:當電抗器流過額定電流時繞組兩端的電壓。
額定電流IN:串聯電抗器的額定電流即為與之串聯的并聯電容器組的額定電流。
額定容量SN:?jiǎn)蜗唷N=UNIN
      三相 SN=3UNIN
額定電抗XN:XN=UN/IN=XN%*XCN
額定電抗率XN%:XN%=SN/SCN*100%
式中 SCN——電容器組額定容量
   XCN——電容器組額定電抗
用戶在訂貨時需提供的參數:

  • 系統額定電壓及頻率;

  • 配套電容器組額定容量及端電壓;

  • 電抗器額定電流;

  • 電抗器額定電抗或電抗率;

  • 電抗器安裝方式;

  • 電抗器進出線夾角;

  • 其它特殊要求。

CKGKL系列干式空心串聯電抗器的額定電壓及其相關參數:


系統額定電壓KV

配套并聯電容器組的額定電壓KV

每相電容器串聯臺數

電抗器額定端電壓KV

1%

4.5%

5%

6%

12%

13%

6

6.3/?3

1

0.036






6.6/?3

1


0.171

0.191

0.229



7.2/?3

1





0.499

0.540

10

10.5/?3

1

0.061






11/?3

1


0.286

0.318

0.381



12/?3

1





0.831

0.900

20

22/?3

1

0.127






23/?3

1


0.598

0.664

0.797



24/?3

1





1.663

1.801

35

10.5

2

0.210






11

2


0.99

1.100

1.320



12

2





2.880

3.120

63

19

2

0.380






20

2


1.800

2.000

2.400



22

2





5.280

5.720
