一、產品概述
諧波保護器，確切的來說，應該是：諧波吸收器。用來吸收疊加在50Hz上的高頻諧波，正如本文題頭的圖形所示，通過接入本裝置，可以還原正弦波的本來面目。以達到清潔電網的目的。
隨著控制技術的不斷發展，智能建筑中使用了大量的現代化用電設備和裝置，如網絡控制設備、各種數字辦公設備、計算機、消防系統、監控系統、變頻空調、 通訊系統、燈光調控系統等，造成了惡劣的諧波環境，對保證電力系統和設備的安全正常運行造成了極大的威脅。
     電子計算機等低壓控制設備普遍存在著絕緣強度低、對諧波環境要求高、過電壓耐受能力差的弱點。高次諧波污染往往使得這些高靈敏的電子系統在運行時，經常出現程序運行錯誤、死機、無故重新啟動、數據錯誤、時間錯誤，甚至造成用電設備的永久性損壞，給人們的工作和日常生活造成了巨大損失。
     在消除或抑制諧波危害方面，智能建筑系統以往只是采取一些防范措施，這些措施無法從根本上消除諧波危害。
     諧波實際上是一種干擾，注入公用電網就會使電網受到“污染”，高次諧波還會直接對用電設備產生危害，造成電纜電線過熱，相間短路和接地故障，噪音，浪費系統容量， 供電系統損耗增加， 絕緣加速老化，系統功率因數降低，降低保護作用，使醫療設備誤動作等。近年，隨著知識經濟與信息時代的到來，電子計算機、精密醫療儀器 、微處理器以及其它數字化電子設備應用日益普遍，這些電氣設備都對電源的電能質量具有很高的要求。

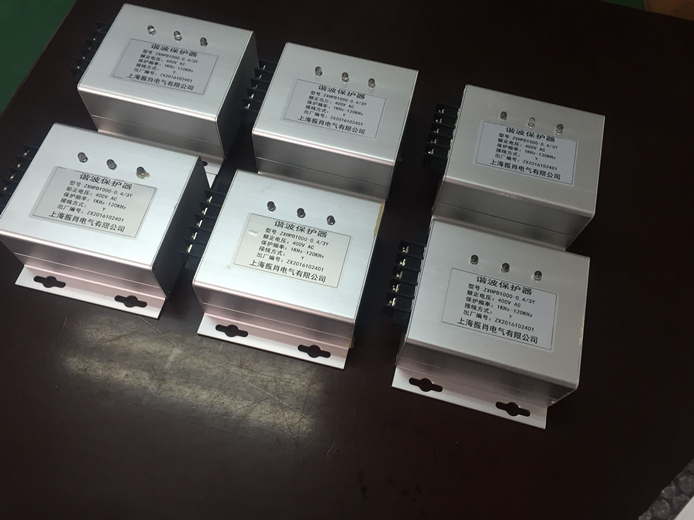

我公司根據市場需要，引進國外最新技術自主研發的FLHPD諧波保護器，它能吸收大于1KHz以上的各種頻率、各種能量的諧波干擾，吸收諧波，自動消除對用電設備產生的隨機高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾。通過該智能諧波保護器能夠凈化電源、保護用電設備和功率因數補償設備、防止保護裝置的誤跳閘，從而保護設備安全、高效地運行。
二、 型號說明

三、主要技術參數
（型號：ZXHPD 1000/0.4-3Y）


四、功能特點及解決的問題
功能特點
◆ 采用超微晶合金材料與引進的特別電路 ；
◆ 對高次諧波、高頻噪聲、脈沖尖峰、電涌等干擾有極高的吸收作用 ；
◆ 隨時跟蹤電壓、電流波形，矯正因諧波影響而產生畸變的電壓、電流波形 ；
◆ 對操作過電壓及雷擊過電壓有保護作用 ；
◆ 減少了用電設備的故障率，全面克服了由于諧波污染引起的高頻干擾 ；
◆ 裝置本身幾乎不耗電，具有較高的經濟效益 ；
◆ 結構設計合理，接線簡單，安裝調試方便 ；

解決的問題
◆ 計算機電子設備、PLC、電機、電器等芯片死機，經常出現莫名奇妙的故障，使得生產無法正常進行。
◆電源凈化、可以消除浪涌、尖峰電壓、電路噪音和靜電等干擾。
◆燈光頻閃。
◆數據網絡堵塞 。
◆功率因數補償及普通濾波裝置所不能解決的高頻率干擾。
◆由于電能質量惡劣，導致用電裝置電能利用效率降低，用電量增加，造成不必要的電費支出。
五、接入系統位置標記圖






五、安裝方式
用BVR4㎜2的多股銅導線分別連接于A、B、C、N、Pe標志上。導線長度視實際情況而定，但要盡可能的短。本裝置由于采用電工膠木材料,大大地增強了使用的安全性,可靠性,絕緣性能強化了。

六、安裝諧波保護器前后的系統波形對比：
     下圖中左邊是疊加不同頻率的高頻波形后的合成波形；右邊波形分別是通過本諧波保護器后的波形，即并入本諧波保護器后的波形。
      試驗表明，加入的高頻成分，在接入本諧波吸收器后，已被本裝置吸收殆盡，還原了正弦50Hz的本來面目。



   訂貨須知：
訂貨時需注明相數、電壓等級、訂貨周期，如有其他特殊要求請予以注明。
